穿墙套管,【乐清樊高电气销售部(揭阳市分公司)fan88848-37】,专注于穿墙套管的研发、kGwRH4qgC生产和销售。我们的产品广泛应用于各个行业,以其质量和性能赢得了市场的广泛认可。联系人:樊露-13587716025,QQ:1139938146,地址:浙江省乐清市象阳镇。

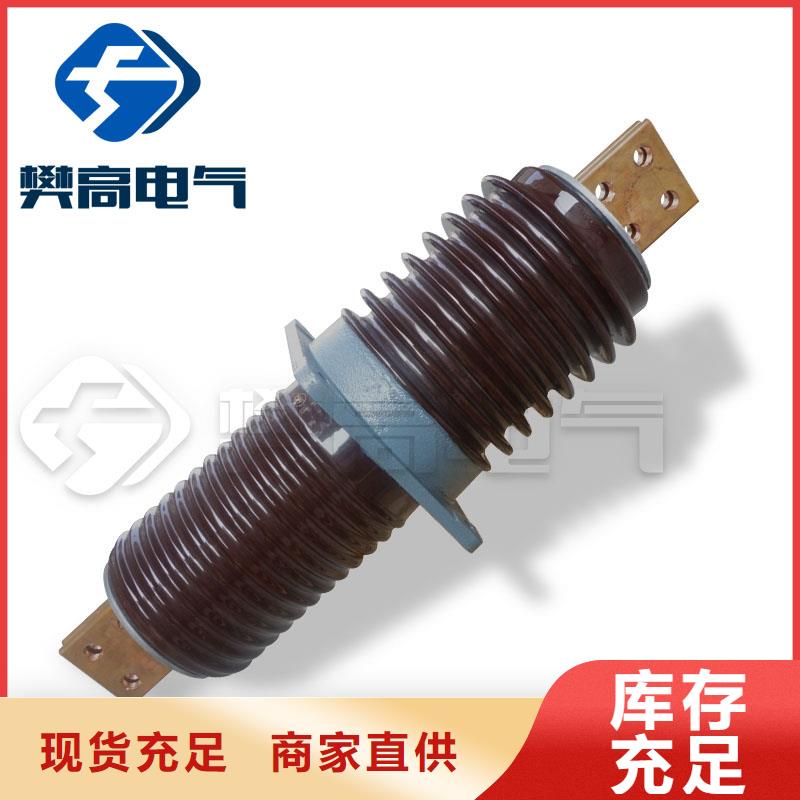

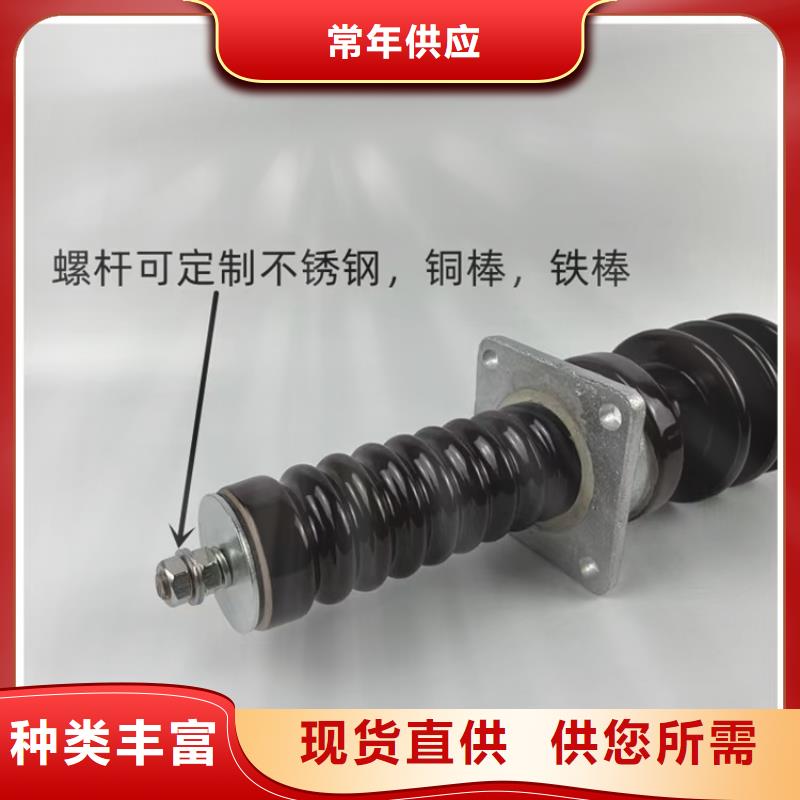

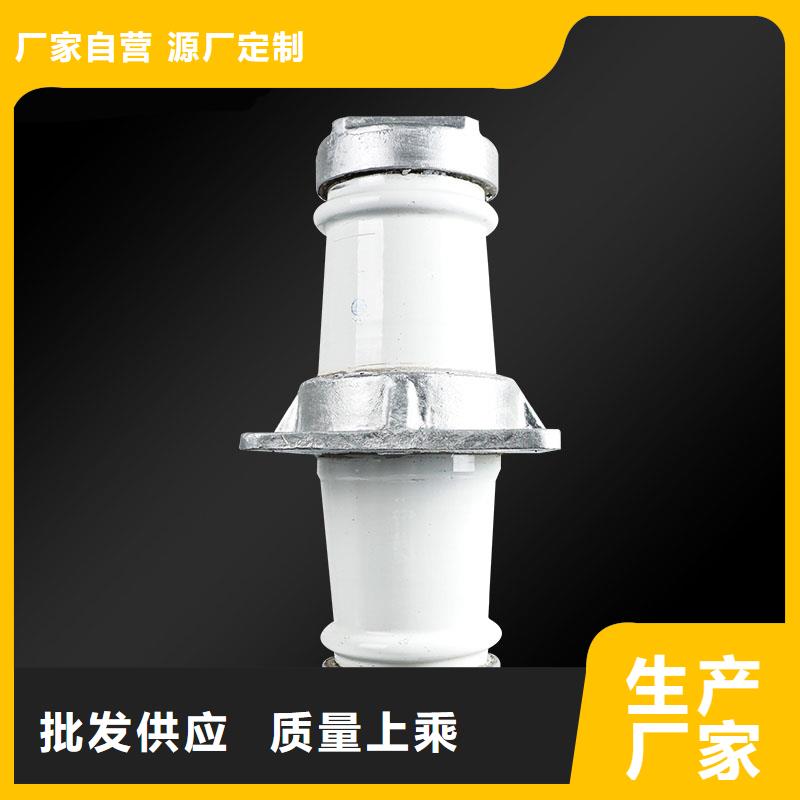

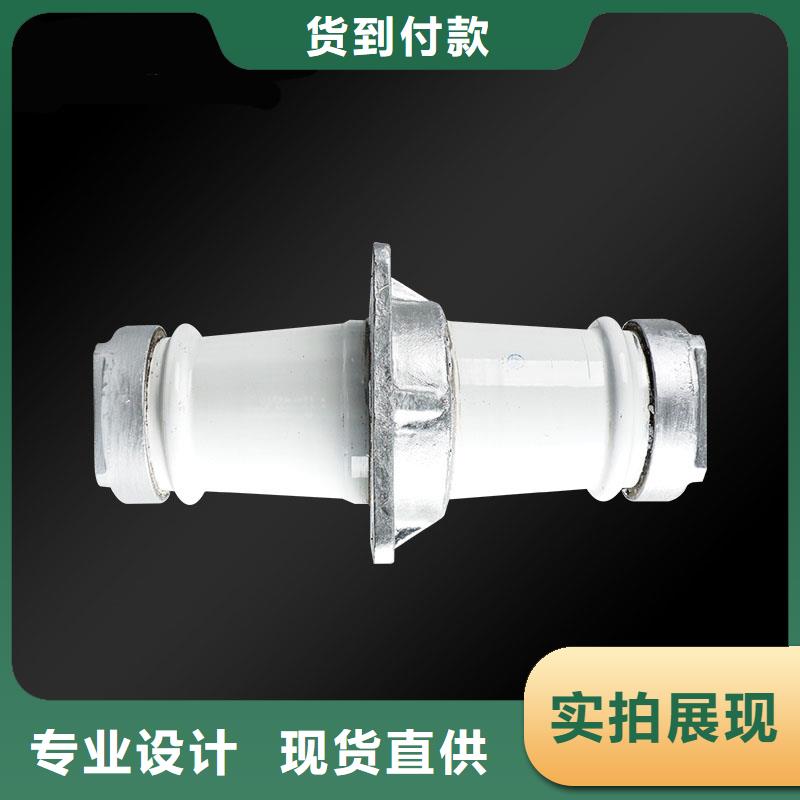

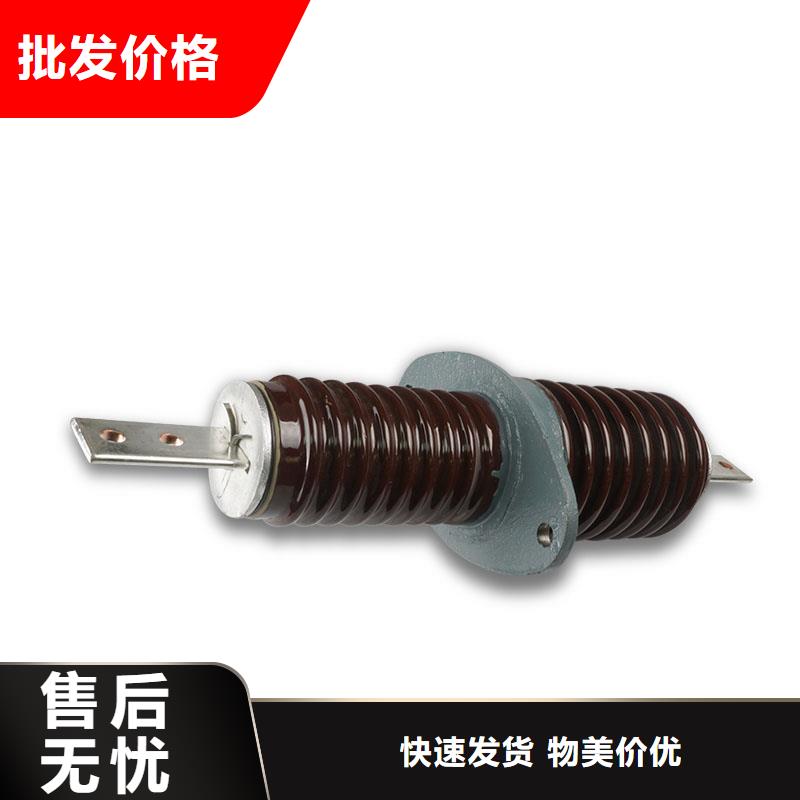

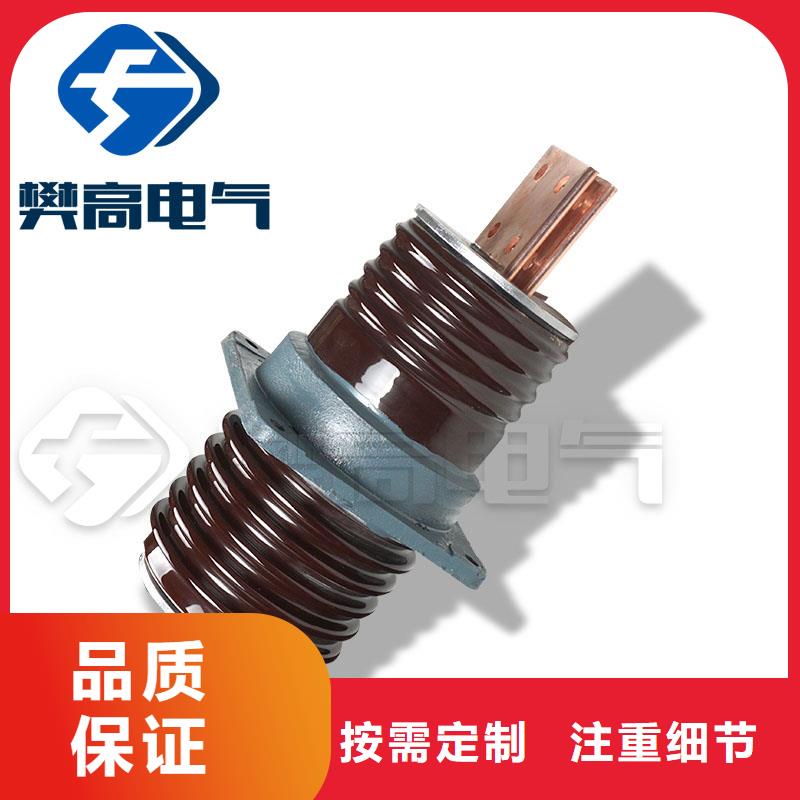

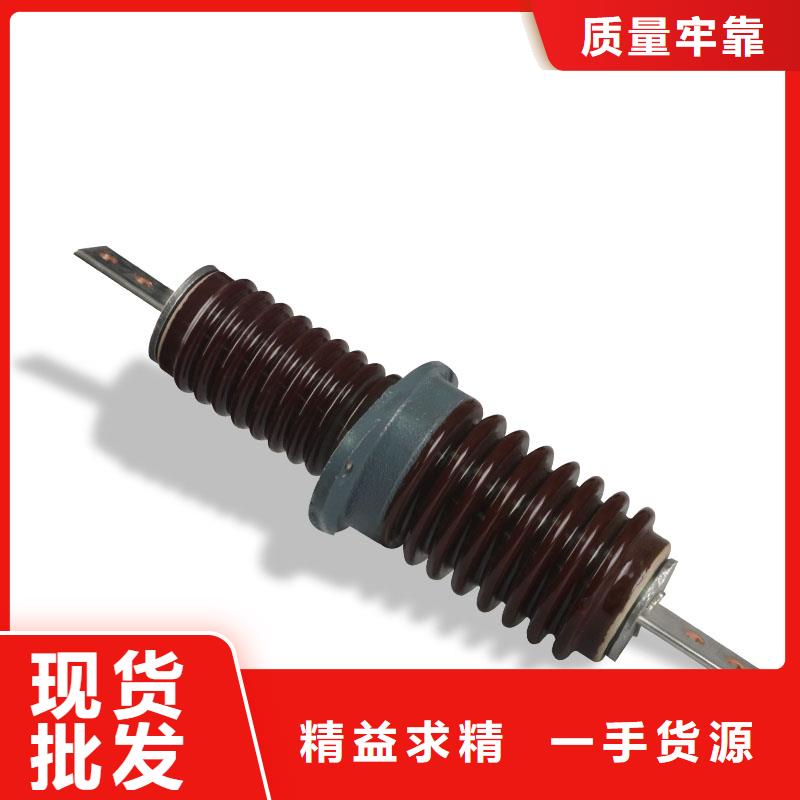

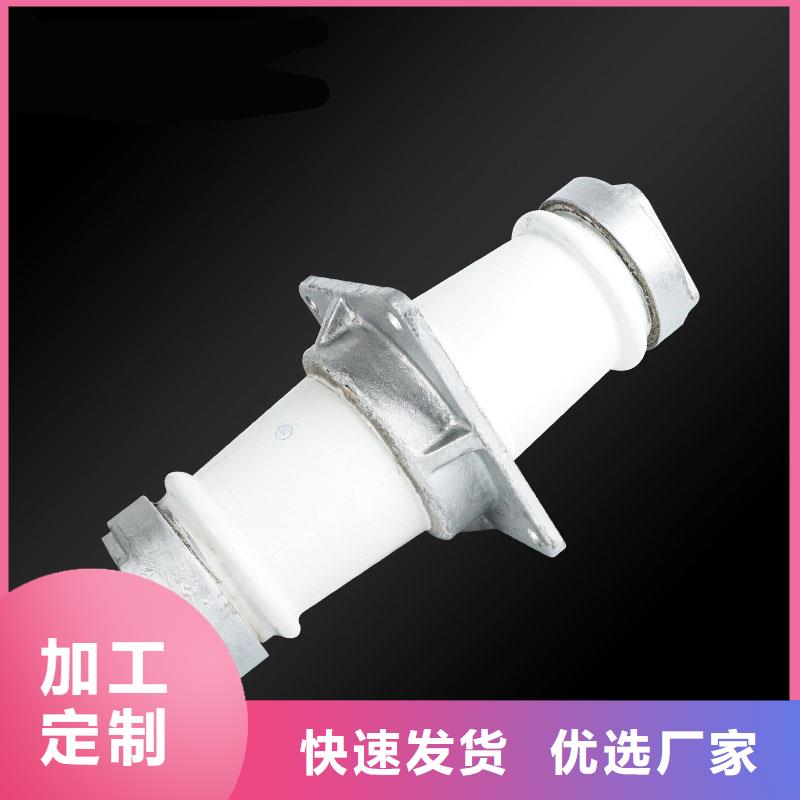

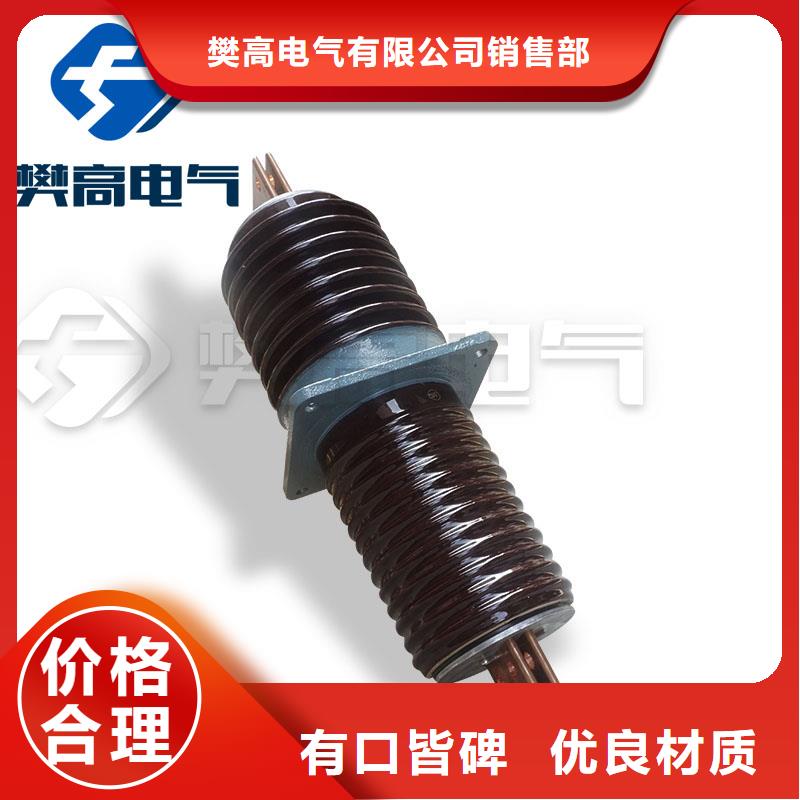

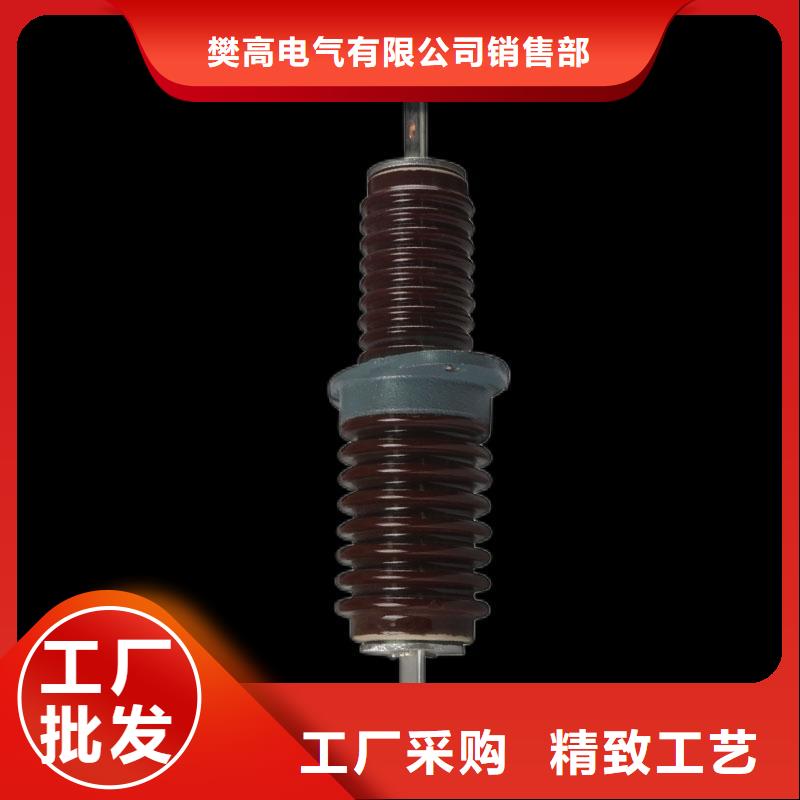

套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。 三、用途及分类 穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘、生产、销售和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。 穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。 当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。 户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。 穿墙瓷套管的各项性能符合 GB12944.1《高压穿墙瓷套管技术条件》的规定。 四、型号说明 五、安装使用说明 1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~＋40℃，海拔不超过1000m之电站及变电所配电装置。 2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。 3.穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。 4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋大尺寸开孔。 穿墙套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。 (Indoor installation)当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

套管由瓷件、安装法兰及导体装配而成。母线穿墙套管不带导电部分，瓷套与法兰固定方式除35kV高原型及部分产品采用机械卡装外，其余均用水泥胶合剂胶装；铜导体采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管两端盖板，开口尺寸根据选用的母线规格型式自行确定。附件表面涂灰磁漆。 为了提高套管的起始电晕，对20、35kV套管在结构上采用均压措施，将靠近法兰部位的瓷壁及两边的伞(棱)适当加大、加厚，在瓷件焙烧前于瓷套内腔和法兰附近，以及靠近法兰的 个伞(棱)上均匀上一层半导体釉，经焙烧后使半导体釉牢固地结合在瓷壁上，并通过接触片使瓷壁短路，大大改善电场分布，防止套管内腔放电，提高滑闪放电电压。 套管导电部分采用铝导体，节省大量的铜材，降低成本。与母线连接的导电面积增大，克服了铜导杆接触面积小而产生温度过高的缺点。 套管安装法兰分正反两种安装方式，除6、10kV铜导体管正装外，其余均为反装 1、种类和型式选择 根据装设地点可选屋内型和屋外型，根据用途可选择带导体的穿墙套管和不带导体的母 线型穿墙套管。屋内配电装置一般选用铝导体穿墙套管。 2、额定电压选择 按穿墙套管的额定电压砜不得低于其所在电网额定电压的条件来选择。当有冰雪时，3～20kV屋外穿墙套管应选用高一级电压的产品。对3～6kV，也可采用提高两级电压的产品。 3、额定电流选择 带导体的穿墙套管，其额定电流不得小于所在回路 持续工作电流。母线型穿墙套管本身不带导体，没有额定电流选择问题，但应校核窗口允许穿过的母线尺寸。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。高压穿墙套管又称做高压穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套 墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中，作导电部分穿国墙壁或其它接地物的绝缘和支持用。套管适用于环境温度-40℃-40℃，不适用于在足以降低套管性能的条件下以及套管性能的条件下以及套管户内部分表面凝露情况下使用。当套管环境温度高于+40℃，但不超过+60℃，套管的工作电流建议按环境温度每1℃，额定电流负荷降低1.8℃. 当套管在环境温度高于+40℃以及符合GB12944.1第5.1条中规定的高允许发热温度的情况下使用时，允许其工作电流长期过载，建议按环境温度每降低1℃，额定电流负荷增加值不应大于额定电流的20%. 套管按使用场所可分为：户内普通 型、户外-户外普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型5种类型. 户外-户内耐污型适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区. 户外-户内高原型适用安装地点海拔为3000m以下地区. 户外-户内高原型耐污型适用安装地点海拔为3000m以下的污染地区. 套管按所使用导体材料又可分为铝导体、铜导体以及不带导体（母线式）的三种类型.额定电流1500A及以下铜导体的穿墙套管作为过度产品，其主要尺寸及特性按GB12944.2附录B的规定.其型号字母B表示强度等级为7500N.其它各类套管的弯曲强度等级分类如下，母线穿墙套管的使用电流决定用 户采用的母线尺寸 二、结构简介 套管有瓷套、安装法兰及导电部分装配而成，母线穿墙套管不带导点部分.瓷套与法兰固定方式，除35kV高原型以及部分耐污型产品采用机械卡装外，其余均用水泥胶合剂胶装；铜志电杆采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定，对母线穿墙套管所带安装用夹板，出厂时未加工开口尺寸，以便用户根据实际选用的母线规格型式自行确定开口尺寸.瓷件表面一般上棕釉.安装法兰一般采用灰铸铁，但电流等级为1500A及以上产品的法兰、端帽及定心垫圈采用硅铝合金，以降低套管在长期工作下的发热温度，各种黑色金属附件表面涂灰瓷漆.
