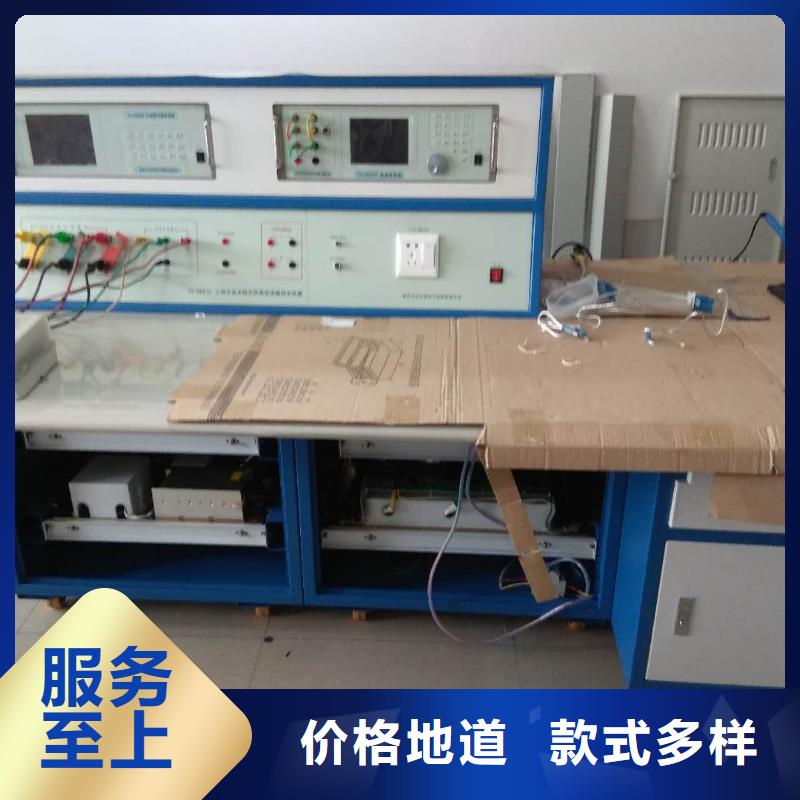

北京三相电能表校验装置单相电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储500组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。

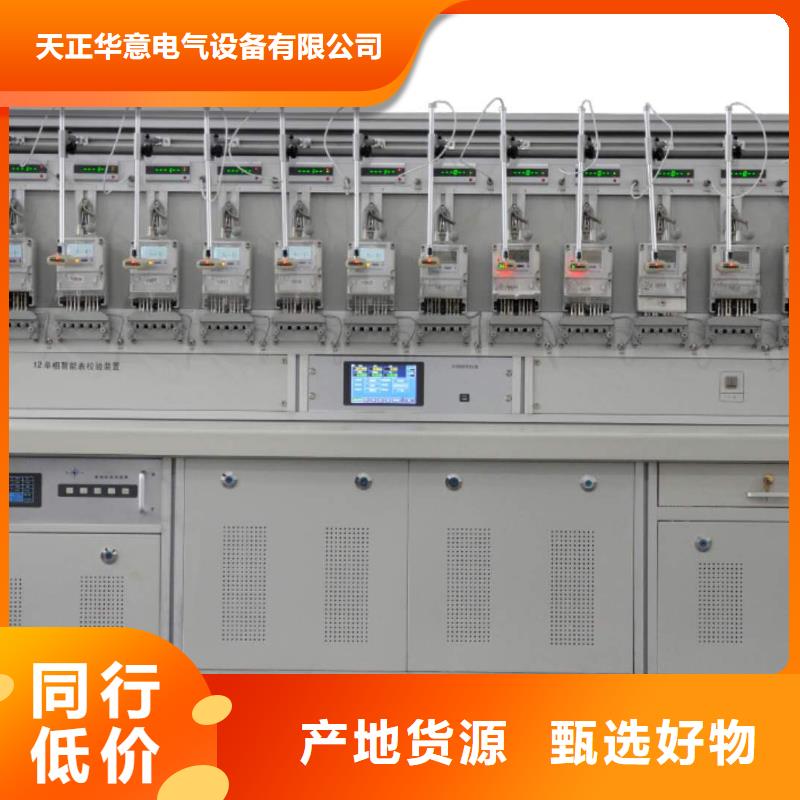

北京三相电能表校验装置 使用入门2.1 主要功能介绍1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、测量TA变比，测量 PT、CT 二次负荷；7、选配 100A、500A、1000A 钳，直接测量低压计量综合误差；8、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；9、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；10、配各类条码扫描枪，将电能表条码扫描并存储到仪器中；11、直接读取多功能电能表数据、测量各种电能表走字误差；12、电池供电、在线取电、外接电源等多种供电方式选择；13、支持小于5mA小电流测试，方便首检无负荷时接线识别；14、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；15、配专用电能表管理系统软件，实现无纸化办公；16、存储全部测量数据，包括工作参数，方便事后分析。

北京三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

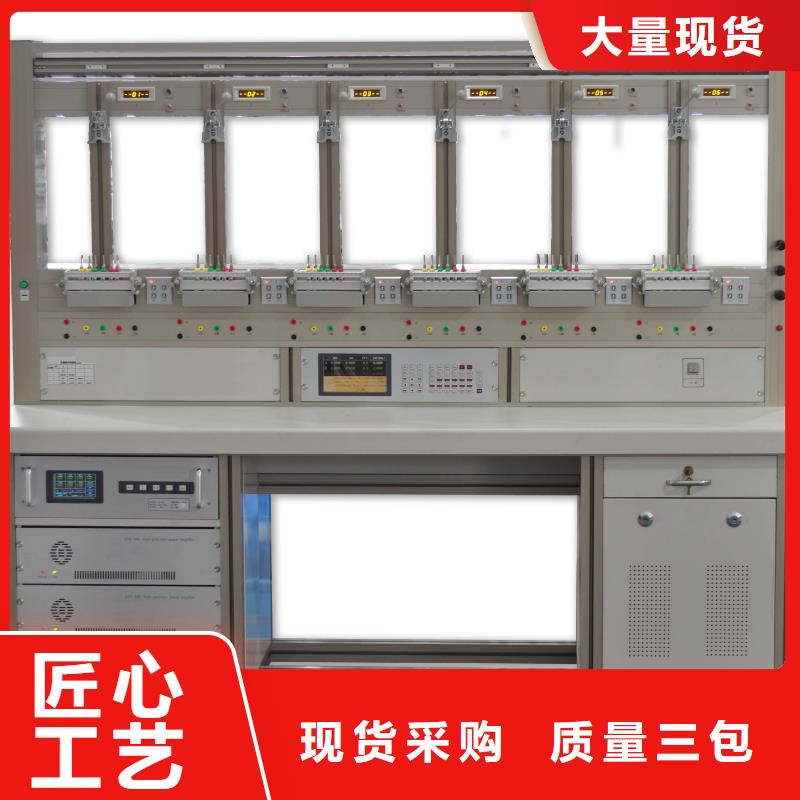

北京三相电能表校验装置 主要特点2.1、功能★32位高速数字信号处理器国内个采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。★同时测量有功、无功或两个电能表的误差比传统的校验方式提高一倍以上的工作效率。★接线仿真功能仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。★5A钳误差自检仪器内可产生5A的电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。★自动录入电能表号码（选配功能）支持条形码扫描枪，自动录入电能表编码。★红外读取头，自动读取多功能电能表数据（选配功能）利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645规约。★超宽电流测量范围500倍电流范围保证计量指标；10000倍电流显示范围。小 1mA 启动电流。高供高计时，空载也可识别接线。★电能累积功能可以校验没有电能脉冲输出的电能表，或做为测试节能指标。三相电能表校验装置

北京三相电能表校验装置 电流量程自动转换功能本功能是为用户校表时使用方便而设置。在使用电流量程自动转换功能后，可认为装置电流输出量程在0-100A之间任意选择，一旦用户选择一个被校表额定电流后，输出电流指示均以该额定电流为100％时行显示换算，并且装置自动切换不同负荷点的电流量程。使用本功能的方法是： （1）开机后在5A量程下（或键盘上标志的九个电流量程中任一个量程）调节电流电位器使输出指示为100％。按“校值”键在被校表电流额定值“A”参数下设定被校表电流值。还可以同时设其它参数。按电能键，退出“校值”状态开始检验，这步是用户要使用电流量程自动转换功能的确认步骤，如果退出“校值”状态不按上述键，则表示用户设定了额定电流，但不使用电流量程自动转换功能。装置在收到确认额定电流后进入电流量程自动转换状态，此时键盘上九个电流量程灯全亮，表示电流自动转换。使用电流量程自动转换功能时只要按下相应电流负荷实验点键（或按自动键）不要再动电位器。电流显示以所设额定电流为100％，实际输出换算成百分比便显示。比如额定值为3A，输出6A显示200％，输出0.15A显示5％。（6）退出电流量程自动轮换状态只要按一下九个电流量程中任一个键，即选定该量程输出，其余电流量程灯灭，表示从自动轮换状态中退出。5、相位频率选择功能 改变相位频率的基本方法一是通过按“键和“f/φ”键微调输出；具体步骤是”键使其键灯亮；②再按键即可改变相位输出量的连续递增或递减，若改变f输出，其步骤是：重复按键，使其键灯灭；②再按“键，即可改变频率输出值，改变量为0若持续按下该时间超过1秒，就可完成频率输出连续递增或递减。二是通过直接设定相位（频率）值的方法改变。直接设定的步骤是：①按下“f/φ与设定”键，显示窗口需改变的量在闪动，表示准备接受资料；按数字键输入数字的大小代表你想改变的输出终位；③按一下“↑”键再按一下”键，符号闪动停止，电源按所设数据改变输出。当电源输出时，调节的相位不显示出来。内部相位已改变，当启动输出时，相位即按所调节显示。为方便使用相位还设有6个实验点，在有功校验COSф＝1时，1L时和1C无区别，在SINф时，1L＝90°，1C＝270°，电源的相位还可以选择负相序输出，这时要按“负序”键，键灯亮表示负相序，再按此键灯灭，退出同步，恢复原有状态。

北京三相电能表校验装置接线方式：即，被校验电能表的类型，该项提供的选项有“三相四线有功”、“三相三线2元件有功”、“单相有功电能”、“三相四线无功”、“ 三相三线2元件无功”等五种模式。用户可以根据实际情况，选择正确的选项。CT变比：即电流互感器变比，当被校电能表电流是通过CT采集的，而本仪器采用钳形电流互感器采集计量CT的一次电流，需在此设定被测电能表外接的CT变比值。如果被校电能表输入电流与本仪器采集的电流相同，则设置为1。电表等级：被校电表的精度等级，本仪器可以校验的电能表精度等级主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6种。电表编号：被校电能表的编号，可输入6位数字。校验员：校验人员的编号，可输入2位数字编号。

北京三相电能表校验装置功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。可同时检测主副表的误差。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。
