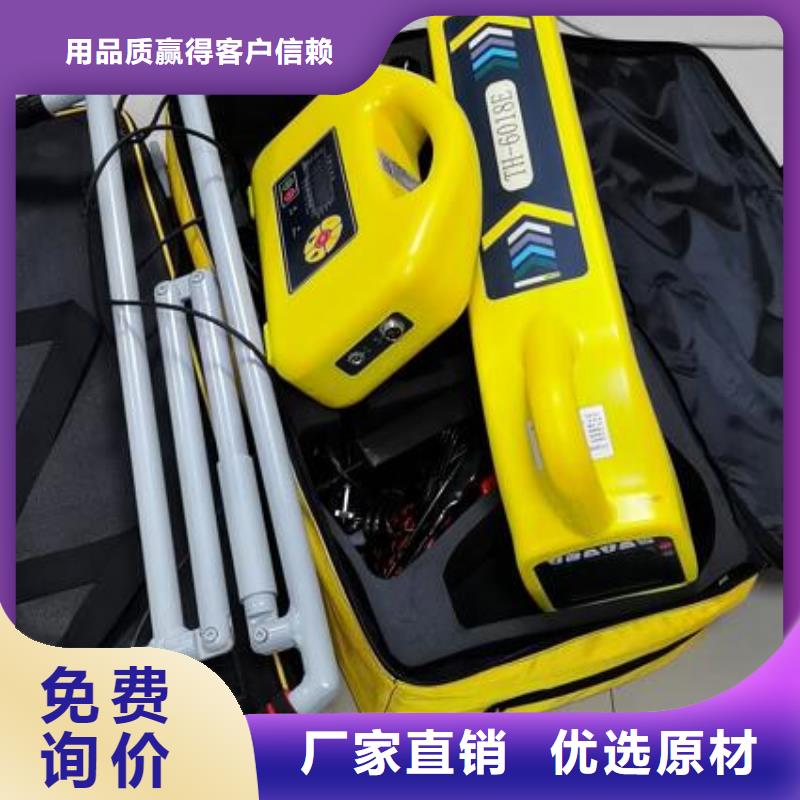

浙江嘉兴架空线路故障测试仪架空线接地故障定位仪，适用于架空线路，在线路发生接地故障后，可用本设备对接地点进行定位。本设备采用低频交流模式，避免系统分布电容影响。空间磁场传感器定位方式在线路正下方检测特征信号,无须登杆挂接传感器，具有操作简单，使用方便的特点。本设备是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、接收机、空间磁场传感器及附件组成。发射机内置大容量锂电池，方便使用和携带。发射机接收机空间磁场传感器发射机接线盘二、功能特点?用途：220V-35kV 架空线路小电流接地故障查找定位?适用于过渡电阻小于5k的故障。?采用空间磁场传感器检测特征信号，无须登杆挂接传感器。?发射机具有过流保护、过热保护功能。?发射机内置大容量锂离子电池组，携带方便。?接收机采用全数字化高灵敏度信号处理。?具有波形记录功能，判据简单。三、技术指标 1.定位精度：?空间磁场检测方式100米远处，在电缆的正下方保存检测电流波形。?分段定位：为快速逼近故障点，建议进行50％法或0.618黄金分割法分段。以50％法为例，首先选择在线路中点检测特征信号。若检测的波形和近端记录波形幅值特征相似，说明故障点还在下游；若波形很小、说明已经越过故障点。本次分段成功后，在故障点所在的段中继续50％分段。

浙江嘉兴架空线路故障测试仪无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发了该产品，在10kV（35kV）相应的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于10公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成本设备是由信号发生装置、信号采集器、信号接收定位器三部分组成。0 - （1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）；第二步：用信号源（信号发生装置）向故障线路注入检测信号；第三步：用信号采集器和信号接收定位器根据二分法检测信号；第四步：确定故障点。
